DPR500雙通道超聲脈沖發生接收器
DPR500是頭個將兩套完整脈沖發射接收裝置整合為一體的雙通道模塊化儀器，接收模塊有效帶寬： 500 MHz，300 MHz，和 50 MHz。該儀器也可以配置為單通道模式。 儀器的功能包括可調阻尼，增益，脈沖幅度，脈沖能量，脈沖重復率，高通濾波器，低通濾波器，反射或通過模式選擇（基于脈沖發生器選擇），和脈沖發生器的觸發源。 快速恢復接收器和脈沖發生器電路完全屏蔽電磁噪聲和干擾，確保高信噪比。 DPR500包括一個基于Windows的軟件控制程序。 可存儲和檢索無限數量的儀器設置。Windows 98/95 和 NT .dll’s， 和 LabVIEW .vi 的驅動程序，可以用于開發定制軟件。 DPR500利用遠程脈沖發生器，這種方法可以使脈沖發生器更接近探頭。通過縮短脈沖發射器和探頭之間電纜的長度，可以使各種干擾達到*小化。多種可互換的遠程脈沖發生器，可以適應不同頻率和能量需求的探頭。 應用領域包括聲學顯微鏡，薄料或涂層厚度計，計算機控制的影像和測量系統，材料分析與表征，和探頭評估。
DPR500雙通道超聲脈沖發生接收器性能： ● 帶有兩個獨立的接收器的雙通道儀器結構或者單通道儀器 * 接收器帶寬選擇可達到500MHz * 電腦控制所有的發射器/接收器函數 * 使用可交換的遠距離發射器
DPR500雙通道超聲脈沖發生接收器共12種型號可供選擇：
通道 B
50 MHz
無
300 MHz
500 MHz

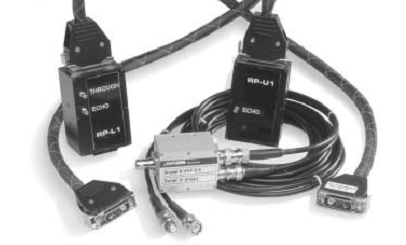

當探頭距離接收器很遠時，或使用中心頻率大于50MHz的探頭時，使脈沖發生器和探頭間電纜長度*小化具有重大意義，在這種情況下，遠程脈沖發生器和前置放大器表現出優異性能，并且大幅擴展系統的適應性。我們的所有高頻儀器均提供了遠程脈沖發生器。 更好的性能 由于脈沖發生器和探頭之間的電纜距離短，可以降低電纜回聲并且*小化信號損失，也可以減少噪聲拾取機會和干擾信號的疊加，從而提高超聲系統的性能，提供低失真低噪聲低干擾高強度的純凈信號。 更廣的適應性 由于遠程脈沖發生器具有可交換性，從而可以實現單一接收器完成大量不同任務，只需通過更換脈沖發生器即可。使用遠程脈沖發生器也利于選擇*適合探頭的脈沖發生器。因?yàn)槊}沖發生器距離探頭近，探頭可以放置于儀器較遠的位置，并且不影響系統性能，這一點對掃描系統和低信號級別的系統尤為重要。 選擇適當?shù)拿}沖發生器 根據你所用到的探頭型號可以輕松選擇到合適的遠程脈沖發生器。 定制脈沖發生器 可根據客戶的不同需求定制各種脈沖發生器。 性能： DPR500用遠程脈沖發生器
衰減時間
*大脈沖寬度
*大脈沖振幅
脈波重復頻率范圍
脈沖能量范圍
推薦探頭頻率
RP-U2
<1.1 ns
<1.4 ns
-230V
0-20 kHz
3-8 μjoules
>100 MHz
RP-H2
<2.6 ns
<6.5 ns
-185V
0-20 kHz (低能量) 0-10 kHz (高能量)
3-12 μjoules
40-165 MHz
RP-L2
<8.0 ns
<125 ns
-155V
0-5 kHz
3-316 μjoules
1-65 MHz
型號Model
脈沖類型
Pulse Type
負尖峰脈沖
*大脈沖幅度
Pulse Amplitude
*大脈沖能量
Pulse Energy
316.2μJ
11.7μJ
8.0μJ
*大脈沖重復頻率
Repetition Rate
5KHz
20KHz
電壓
Voltage
275-500V
330-400V
-
阻尼
Damping
34、44、104、330Ω
25、33、50、100Ω
17、21、50、100Ω
DPR500-50M
DPR500-300M
DPR500-500M
增益Gain
-13 to 66dB,1dB步長
-22 to 50dB,1dB步長
帶寬Bandwidth
1KHz-50MHz
5MHz-300MHz
5MHz-500MHz
噪聲Noise
(參考輸入)
80 μVp-p
@ 50 MHz BW,60dB
101 μVp-p
@ 300 MHz BW,50dB
112 μVp-p
@ 500 MHz BW,50dB
輸入輸出阻抗
I/O Impedance
50Ω
高通濾波
HighPass Filter
1.0、2.5、5.0、7.5、12.5MHz
5.0、30MHz
低通濾波
Low Pass Filter
3、7.5、10、15、22.5MHz
150MHz
300MHz
*大輸出信號
5.2dBm
5.5dBm
